 Berichttitel: Zelfbouw kokermast
BerichtGeplaatst: 17 jun 2012, 17:15
Offline
Avatar gebruiker

Geregistreerd: 09 jul 2007, 18:15
Berichten: 953

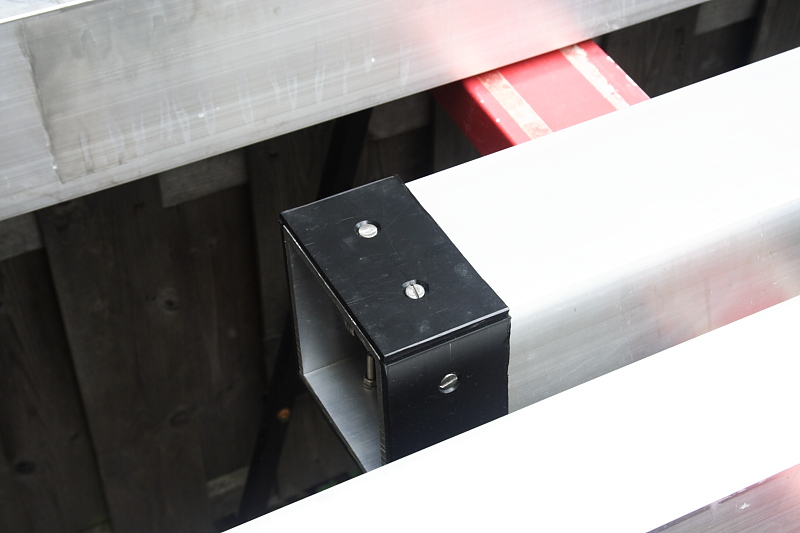

Ik ben inmiddels ook begonnen met de schuifmast. Het zijn kokers van 120, 100 en 80, allemaal 5 mm. Als kunststof geleide strips gebruik ik PE. De foto is wat overbelicht anders zie je het zwarte pe niet.

Afbeelding

Ik heb 20 cm van de 120 koker afgezaagd en daarmee hoeklijnen gemaakt. Ik heb dat gedaan met een decoupeerzaag, dat gaat niet altijd even recht... Die 20 cm moet je zowiezo afzagen anders kan je de geleide strips van koker 2 niet monteren

Afbeelding

De rollen die ik gebruik zijn eigenlijk wielen die gebruikt worden bij toegangspoorten, ze zijn verzinkt en gelagerd. Ik moest een stukje van de wangen afdraaien omdat die anders tegen de koker aankwam.

Afbeelding

De bok is er inmiddels ook en ik hoop volgende week beton te storten. Dat zou ik eerst zelf maken maar na een paar telefoontjes blijkt dat het zelfs goedkoper is om een kuub te laten brengen. 1 kuub is ongeveer 16 kruiwagens dus dat is te doen :)

_________________
Alde antennes stean de stoarm troch en falle by stil waar om.


Omhoog
 Profiel
Antwoord met een citaat
 Berichttitel: Re: Zelfbouw kokermast
BerichtGeplaatst: 20 jun 2012, 12:54
Offline

Geregistreerd: 20 jun 2012, 10:53
Berichten: 1
Woonplaats: Buinen
Netjes hoor, ga je het aluminium lassen of gewoon bouten?

en waar heb jij je katrolletjes vandaan?

Bvd, jos

_________________
Eens een piraat, altijd een piraat.


Omhoog
 Profiel
Antwoord met een citaat
 Berichttitel: Re: Zelfbouw kokermast
BerichtGeplaatst: 20 jun 2012, 16:21
Offline
Avatar gebruiker

Geregistreerd: 09 jul 2007, 18:15
Berichten: 953
Ik ga de onderdelen met bouten vast zetten. Aluminium lassen is voor mij niet weggelegd :) De katrollen kan je oa hier bestellen: http://www.geran.nl/index.php?page=shop ... &Itemid=56

_________________
Alde antennes stean de stoarm troch en falle by stil waar om.


Omhoog
 Profiel
Antwoord met een citaat
 Berichttitel: Re: Zelfbouw kokermast
BerichtGeplaatst: 20 jun 2012, 18:34
Offline

Geregistreerd: 04 sep 2009, 21:37
Berichten: 83
ben ook al een tijdje dit van plan.

Had graag eens een richtprijs gehad wat die kokers kosten.

Bij het googelen vind ge veel ,maar wat ge moet weten vind ge meestal niet.

grt Nic


Omhoog
 Profiel
Antwoord met een citaat
 Berichttitel: Re: Zelfbouw kokermast
BerichtGeplaatst: 20 jun 2012, 19:00
Offline

Geregistreerd: 02 okt 2011, 11:07
Berichten: 268
Woonplaats: Hardenberg
on2nl schreef:
ben ook al een tijdje dit van plan.

Had graag eens een richtprijs gehad wat die kokers kosten.

Bij het googelen vind ge veel ,maar wat ge moet weten vind ge meestal niet.

grt Nic


denk dat je al gauw naar de 700 euro gaat deze drie kokers 5 mm dik.

_________________
Als je niet buiten roken kunt, rook je buiten!


Omhoog
 Profiel
Antwoord met een citaat
 Berichttitel: Re: Zelfbouw kokermast
BerichtGeplaatst: 20 jun 2012, 19:30
Offline
Avatar gebruiker

Geregistreerd: 29 jan 2006, 13:51
Berichten: 983
Woonplaats: Langezwaag
www.aluminiumshop.nl

Hele goede ervaringen mee

_________________
Licensed since 1998

https://www.qrz.com/db/PD9X

Contesten, een echte contactsport...


Omhoog
 Profiel
Antwoord met een citaat
 Berichttitel: Re: Zelfbouw kokermast
BerichtGeplaatst: 20 jun 2012, 19:40
Offline

Geregistreerd: 22 jul 2007, 09:45
Berichten: 448
Woonplaats: Boornbergum (Fryslân)
panda58 schreef:
on2nl schreef:
ben ook al een tijdje dit van plan.

Had graag eens een richtprijs gehad wat die kokers kosten.

Bij het googelen vind ge veel ,maar wat ge moet weten vind ge meestal niet.

grt Nic


denk dat je al gauw naar de 700 euro gaat deze drie kokers 5 mm dik.



700,- ??? welnee, rond de 400,- komt eerder in de buurt.

_________________
http://www.hvnieuws.nl
http://www.hamradioshop.nl


Omhoog
 Profiel
Antwoord met een citaat
 Berichttitel: Re: Zelfbouw kokermast
BerichtGeplaatst: 20 jun 2012, 20:03
Offline

Geregistreerd: 04 sep 2009, 21:37
Berichten: 83
Laurens PD9X schreef:
http://www.aluminiumshop.nl

Hele goede ervaringen mee



Bedankt ,de prijzen zijn duidelijk.


Omhoog
 Profiel
Antwoord met een citaat
 Berichttitel: Re: Zelfbouw kokermast
BerichtGeplaatst: 30 jun 2012, 21:49
Offline
Avatar gebruiker

Geregistreerd: 09 jul 2007, 18:15
Berichten: 953
Vandaag weer wat tijd aan de mast besteed.

Afbeelding

Ik heb de wielen uitgelijnd en het alu bijgevijld.

Afbeelding

Ook heb ik de pe plaatjes op maat gemaakt , er moest zo een 0,5 mm afgefreesd worden anders zit de koker er te strak in. Dat frezen doe ik met de kolomboormachine met een dremel freesje erin. Helaas heb ik geen kruistafel maar als je het freesje op de juiste afstand in de boorkop zet lukt het ook prima.

Dat RVS en aluminium niet samengaan blijkt wel uit het ringetje wat tussen het moertje en de koker zelf zit, het alu daaromheen slaat nu al wit uit. Op de foto het boutje wat je tussen de lijmklem ziet.

_________________
Alde antennes stean de stoarm troch en falle by stil waar om.


Omhoog
 Profiel
Antwoord met een citaat
 Berichttitel: Re: Zelfbouw kokermast
BerichtGeplaatst: 30 jun 2012, 22:18
Offline

Geregistreerd: 05 jun 2006, 21:10
Berichten: 1098
Woonplaats: Valkenswaard
Hoe je het draaiwiel vastzet.....lijkt als 2 druppels water zoals ik dat gedaan heb. (lees: mijn vader).

Heb zelf 2x3 meter en misschien als tip.

Wij hebben voor het bovenste deel een alu pijp van rond ik meen 55mm genomen.
Boven in de koker dan een delrin blok met daarin het gat van 55. Perfecte geleiding.
Onderaan de ronde pijp een zelfde blok en daaraan de bevestiging voor het ophaal mechanisme.
Extra gleuf in het delrin zodat de staaldraad er tussendoor kan.

Voordeel: je kunt iedere rotor met de standaard bekken op de ronde pijp zetten.
Zelfde bekken als waar je aan de bovenzijde de pijp in zet voor je buis met antennes.

Misschien overbodig advies. Neem RVS staaldraad en niet het standaard spul wat op een lier zit.
Dat roest binnen aantal jaren en gaat tzt dan gewoon kapot. Nu heb ik weliswaar dun rvs draad en dat blijft perfect.
Kost wat meer maar gaat een leven mee.

_________________
-------------------------------------------------------
FB23 voor HF, 9 El Tonna voor 2m, 13 El Flexa voor 70cm en 23 El Tonna voor 23cm.
Qrv op 145.700 (Ehv)


Omhoog
 Profiel
Antwoord met een citaat
 Berichttitel: Re: Zelfbouw kokermast
BerichtGeplaatst: 30 jun 2012, 22:24
Offline

Geregistreerd: 05 jun 2006, 21:10
Berichten: 1098
Woonplaats: Valkenswaard
Nog iets waar je op kunt letten.

Zie dat je ronde schijf feitelijk buiten de koker zit.
Wij hebben deze ronde schijf zo opgesteld dat hij hoger zit maar dat de buitenste cirkel (waar de draad loopt) van de ronde schijf binnen de koker valt.
Anders gaat de rvs draad ergens tegen de kokerwand schuren.

Kwamen we ook pas bij het proefdraaien achter.....

Zag dat je geleide blokken aan de binnenzijde van de koker had.
Dat is prima voor de bovenkanten. Maar de binnenste koker(s) moet aan de onderzijde geleide blokkken hebben aan de buitenzijde !
Anders gaat het klapperen.

_________________
-------------------------------------------------------
FB23 voor HF, 9 El Tonna voor 2m, 13 El Flexa voor 70cm en 23 El Tonna voor 23cm.
Qrv op 145.700 (Ehv)


Omhoog
 Profiel
Antwoord met een citaat
 Berichttitel: Re: Zelfbouw kokermast
BerichtGeplaatst: 01 jul 2012, 00:20
Offline

Geregistreerd: 15 feb 2010, 10:55
Berichten: 635
..


Laatst bijgewerkt door QSY op 19 maart 2013, 00:26, in totaal 1 keer bewerkt.

Omhoog
 Profiel
Antwoord met een citaat
 Berichttitel: Re: Zelfbouw kokermast
BerichtGeplaatst: 01 jul 2012, 10:10
Offline
Avatar gebruiker

Geregistreerd: 09 jul 2007, 18:15
Berichten: 953
Thanks Oene, kom maar eens langs, de koffie staat altijd klaar :wink:

@pa3fat: een buis als derde koker kan inderdaad ook, ik heb dat al eens gezien op een foto, het voordeel is dat dat je de rotor makkelijker kan bevestigen, je hoeft niet nog een buis in de 3e koker te monteren. Als je een buis in de 3e koker monteert win je nog wat hoogte maar ik wil niet veel meer dan 2 of 3 meter erin zetten. In de topbuis komen 2 rotor steunen.

Ik heb ook blokken aan de onderkant uiteraard:

Afbeelding

Afbeelding

Als staalkabel neem ik ook rvs en aangezien ik maar 5 mm ruimte heb tussen de kokers kan ik alleen draad tot 4 mm dik gebruiken. De rollen zijn uitgelijnd zodat de kabel de rand van de koker net niet raakt.

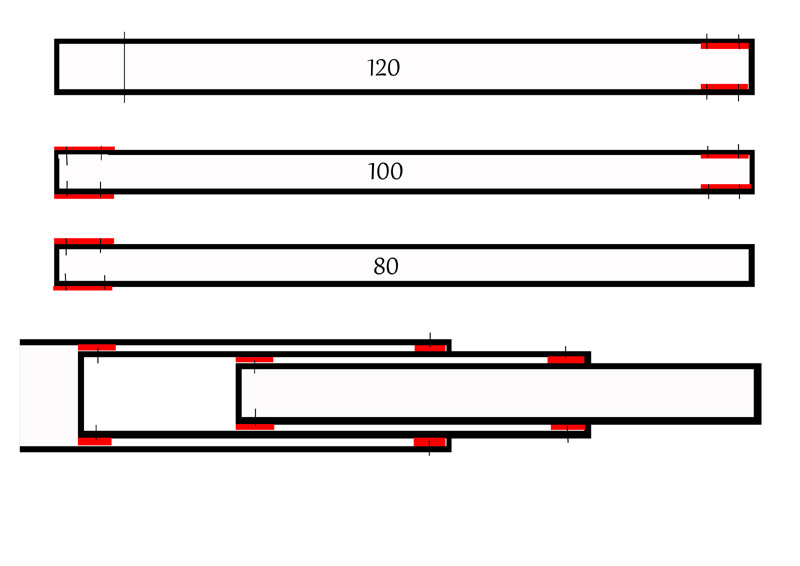

Nog even over de tekening: ik heb 20 cm van de 120 koker afgezaagd en daar heb ik de rolsteunen van gemaakt. Die 20 cm moet je zowiezo afzagen anders kan je de geleide strips niet monteren. De blokken van de 100 koker (linkerkant) laat je eerst achterwege, de 80 koker schuif je in de 100 koker en daarna schuif je dat geheel vanaf de rechterkant in de 120 koker. Omdat die korter is schuif je de 100 koker helemaal door naar links zodat je de ruimte krijgt om de blokken op de 100 koker te zetten.

_________________
Alde antennes stean de stoarm troch en falle by stil waar om.


Laatst bijgewerkt door PA1 op 01 jul 2012, 10:32, in totaal 2 keer bewerkt.

Omhoog
 Profiel
Antwoord met een citaat
 Berichttitel: Re: Zelfbouw kokermast
BerichtGeplaatst: 01 jul 2012, 10:14
Offline

Geregistreerd: 02 okt 2011, 11:07
Berichten: 268
Woonplaats: Hardenberg
Michel-nl schreef:
panda58 schreef:
on2nl schreef:
ben ook al een tijdje dit van plan.

Had graag eens een richtprijs gehad wat die kokers kosten.

Bij het googelen vind ge veel ,maar wat ge moet weten vind ge meestal niet.

grt Nic


denk dat je al gauw naar de 700 euro gaat deze drie kokers 5 mm dik.



700,- ??? welnee, rond de 400,- komt eerder in de buurt.


Mag je ze mij voor 500 euro leveren

100x100 80x80 60x 60 allemaal 6 meter lang en 5 mm dik!!!

_________________
Als je niet buiten roken kunt, rook je buiten!


Omhoog
 Profiel
Antwoord met een citaat
 Berichttitel: Re: Zelfbouw kokermast
BerichtGeplaatst: 01 jul 2012, 10:57
Offline

Geregistreerd: 22 jul 2007, 09:45
Berichten: 448
Woonplaats: Boornbergum (Fryslân)
Ik zou zeggen check de link van de topicstarter es.Neem aan dat je met een rekenmachine een prijs op basis van strekkende meter kan uitrekenen?
